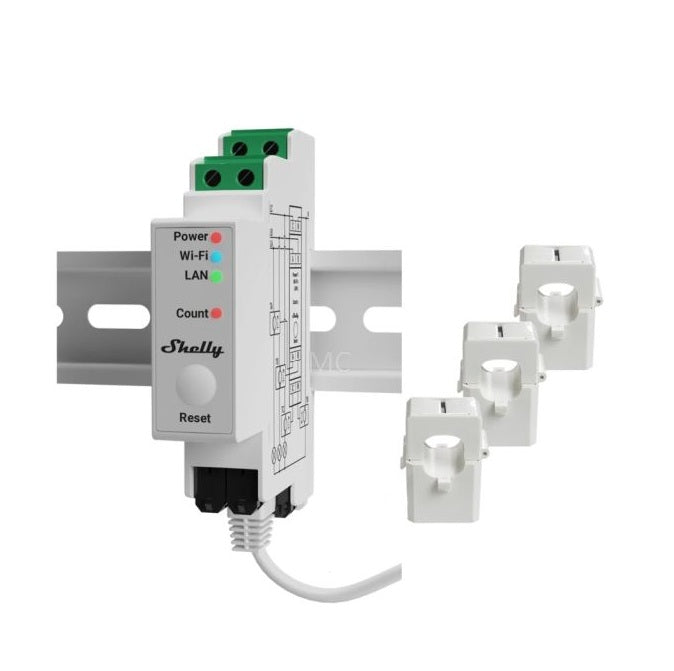

Shelly Pro 3EM 120A energiemeter

Shelly Pro 3EM 120A indirecte 1 tot 3-fase kWh meter WiFi/Ethernet/BT/Modbus TCP, energiemeter van de volgende generatie.

De Shelly Pro 3EM is een wifi-aangedreven, DIN-monteerbare 3-fase energiemeter met wifi-, Bluetooth- en LAN-connectiviteit. Met een actieve energiemeetnauwkeurigheid van 1% kan de Shelly Pro 3EM worden gebruikt om het verbruik van alle huishoudelijke apparaten, circuits en kantoorapparatuur individueel te monitoren. Historische gegevens worden tot 60 dagen bewaard, waarbij elke fase een resolutie van één minuut heeft. Bovendien maken scriptingfuncties het uitvoeren van complexe scenario's mogelijk en bieden ze geavanceerde monitoringmogelijkheden.

• Kan tot 120 A meten voor elke fase en de nulleider

• 4-kwadrantmeting met meerdere aansluittypen

• Nauwkeurigheid van actieve energie klasse B (conform IEC 62053-21 op basis van tests van de fabrikant)

• Geschikt voor fotovoltaïsche installaties

• Fasevolgordedetectie (optie)

• Optische pulsweergave van het energieverbruik

• Meetnauwkeurigheid tot 1%

• Geheugen dat tot 60 dagen kan worden opgeroepen met intervallen van 1 minuut

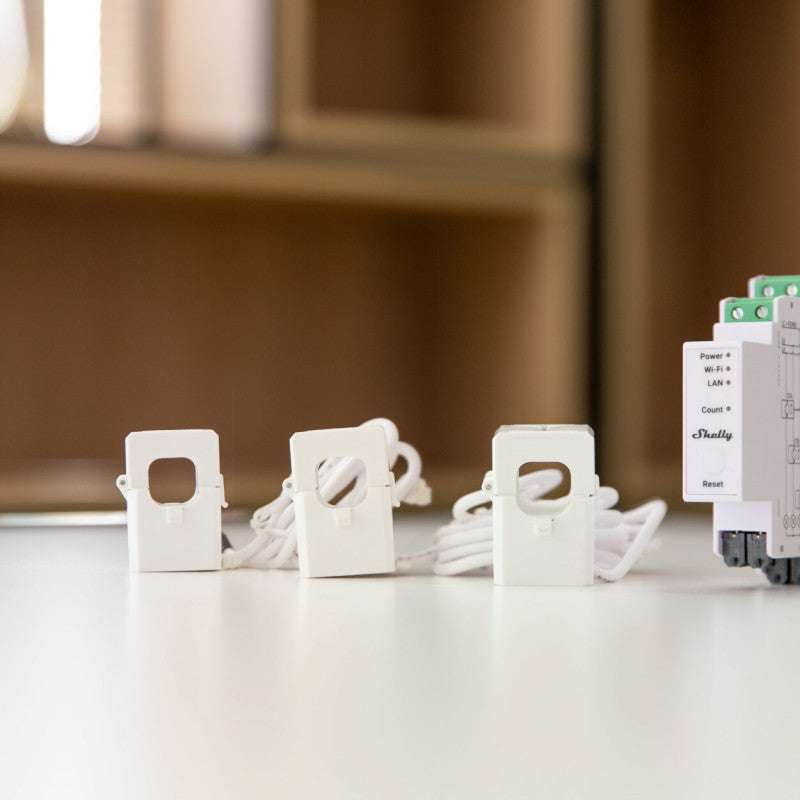

• Inclusief 3 stroomtransformatoren van 120 A
• Volgende generatie 3-fase energiemeter

De Shelly Pro 3EM is een wifi-gevoede, DIN-monteerbare 3-fase energiemeter met wifi-, Bluetooth- en LAN-connectiviteit. Met een meetnauwkeurigheid van 1% actieve energie kan de Shelly Pro 3EM worden gebruikt om het verbruik van alle huishoudelijke apparaten, circuits en kantoorapparatuur individueel te bewaken. Historische gegevens worden tot 60 dagen bewaard, waarbij elke fase een resolutie van één minuut heeft. Bovendien maakt scriptingfunctionaliteit de uitvoering van complexe scenario's mogelijk en biedt het geavanceerde monitoringmogelijkheden.

Functies:

• 4-kwadrantenmeting - Voor het meten van de capacitieve en inductieve belasting van geïmporteerde en geëxporteerde actieve energie.

• Nauwkeurigheidsklasse B (actieve energie). De Shelly Pro 3EM heeft een meetnauwkeurigheid van 1%.
• MODBUS-ondersteuning - Maakt eenvoudige en snelle implementatie in bestaande industriële installaties mogelijk.

• Wi-Fi-, LAN- en Bluetooth-connectiviteit - Gelijktijdig Ethernet- en Wi-Fi-gebruik. MQTT, inkomende en uitgaande WebSocket, UDP en mTLS-ondersteuning.

• Monitoring van het elektriciteitsnet
• Bewaakt eenfase elektrische systemen met maximaal drie punten tegelijkertijd.
• Snelle meldingen en minimaal 60 dagen opslag van opnames van één minuut.

• Scriptingfuncties - Shelly Pro 3PM ondersteunt volledig mjS-scripting, waardoor u extra functies en functionaliteit kunt creëren.


De Shelly Pro 3EM-400 ondersteunt mTLS voor MQTT, HTTP en beveiligde uitgaande websockets. Beveiliging van commerciële kwaliteit maakt directe verbindingen met uw cloudinfrastructuur mogelijk en verlaagt de kosten voor de implementatie van complexe netwerken en VPN's.

Gebruiksvoorbeelden:

• Industriële faciliteiten - Shelly Pro 3EM biedt MODBUS-ondersteuning voor spanning, stroomsterkte, vermogen en energie. Uw energieverbruik en actuele waarden van spanning, stroomsterkte en vermogen worden nauwkeurig geregistreerd. Ons nieuwe firmwareplatform maakt een aangepaste implementatie mogelijk die elke 100 ms aan uw infrastructuur kan rapporteren.

• Tweezijdige energiebewaking - Bewaak uw huis, kantoor of fabriek om onnodige kosten of spanningsdalingen te voorkomen die schade aan uw huishoudelijke en kantoorapparatuur kunnen veroorzaken. Shelly Pro 3EM kan het tweezijdige verbruik berekenen: de geproduceerde en verbruikte energie voor elk van de drie fasen. Het apparaat kan ook worden geconfigureerd om drie afzonderlijke circuits van een eenfase-elektriciteitssysteem te meten. Het geeft de kwaliteit van uw elektriciteitsnet weer in termen van actief vermogen, reactief vermogen, spanning en arbeidsfactor.

• Lokale bediening - Dankzij de scriptingmogelijkheden en webhooks van de Shelly Pro 3EM kunt u eenvoudig andere Shelly- of wifi-apparaten in uw lokale netwerk bedienen. Gebruik deze functies om nauwkeurige parameters in te stellen voor verwarming, koeling of het opladen van elektrische voertuigen op basis van uw PV-opwekking, en koppel uw apparaten automatisch los van het stroomverbruik. Dit alles werkt zonder dat u een cloud nodig hebt.

• Monitoring en -bediening van zonnepanelen - Bekijk hoeveel energie uw zonnepanelen of windturbines opwekken en bespaar moeiteloos. Shelly Pro 3EM biedt realtime informatie over de efficiëntie van uw zonne- en windenergiesysteem, evenals historische gegevens over de energieopwekking en het energieverbruik van de afgelopen 60 dagen - in stappen van één minuut. Dit stelt u in staat de energiestroom te regelen en uw zonnepanelen en windturbines zo efficiënt mogelijk te gebruiken. In een volgende stap kunt u Shelly Pro 3EM koppelen aan uw andere Shelly-apparaten en scenario's creëren om gewenste acties uit te voeren, zoals het uitschakelen van huishoudelijke apparaten of het activeren van een alarm.

Ondersteuning:

• Volledige compatibiliteit – Shelly-apparaten zijn compatibel met Alexa, Google Home, Android en iOS. Samen met hun spraakassistenten kunnen ze hun Shelly-apparaten ondersteunen!

• Shelly Smart Control – Een app voor kamerregeling, energiebeheer en energiebesparing. Bepaal uw dashboards, ontvang gedetailleerde verbruiksrapporten en houd uw energierekening bij.
  Technische specificaties:

Technische specificaties:

• AC-voeding: 110-240 V, 50/60 Hz

• DC-voeding: n.v.t.

• Nuldraad vereist: Ja

• Meetingangen: 4 transformatoringangen

• Oververhittingsbeveiliging: Ja

• Omgevingstemperatuur: -20 °C tot 40 °C

• Vochtigheid: 30% tot 70% RV

• Voltmeters (RMS voor elke fase): 100-260 V

• Nauwkeurigheid voltmeter: ±1%

• Stroommeters (RMS over CT voor elke fase en nul): 0-120 A

• Nauwkeurigheid stroommeter: ±1% (2-120 A), ±2% (1-2 A), ±5% (0-1 A)

• Vermogens- en energiemeters: Actief en schijnbaar vermogen; vermogensfactor;
• Fundamenteel actieve en fundamenteel reactieve energie

• Meetgegevensopslag: Minimaal 60 dagen met een dataresolutie van 1 minuut

• Data-export: CSV voor geregistreerde PQ-waarden, export in JSON-formaat via RPC

• Stroomverbruik apparaat: < 3 W

• RF-band: 2,4 MHz

• Max. RF-vermogen: <20 dBm

• Wifi-protocol: 802.11 b/g/n

• Wifi-bereik: Tot 30 m binnenshuis en 50 m buitenshuis (afhankelijk van de lokale
• omstandigheden)

• Bluetooth-protocol: I4.2

• Bluetooth-bereik: Tot 10 m binnenshuis en 30 m buitenshuis (afhankelijk van de lokale omstandigheden)

• CPU: ESP32-D0WDQ6

• Flash: 16 MB

• Webhooks (URL-acties): 20 met 5 URL's per hook

• Scripting: mJS

• MQTT: Ja

• CoAP: Nee

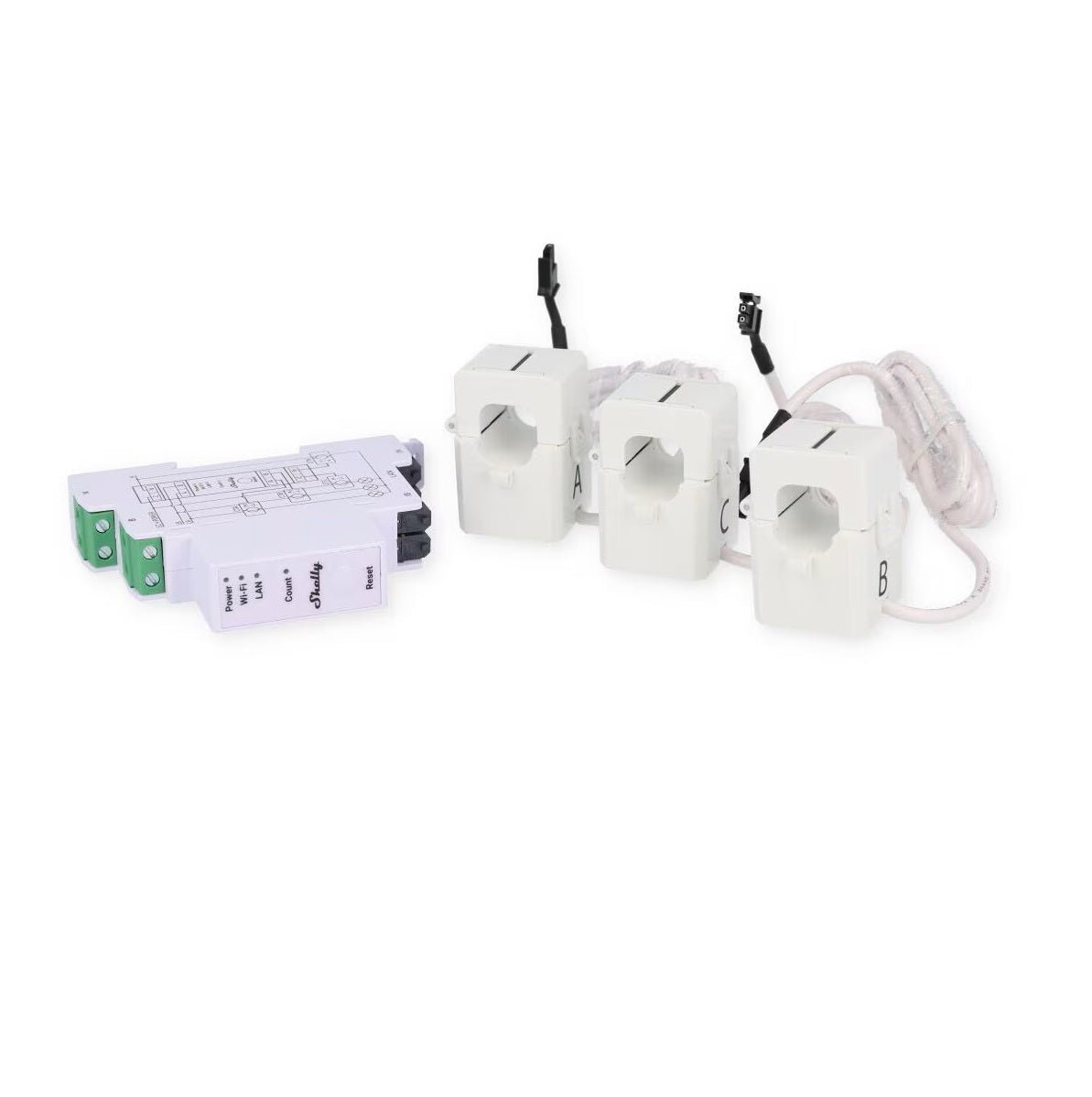

• Stroomtransformator: 3 x CT120 meegeleverd

• Afmetingen (HxBxD): 94 x 19 x 69 ±0,5 mm

• Gewicht: 62 ±1 g

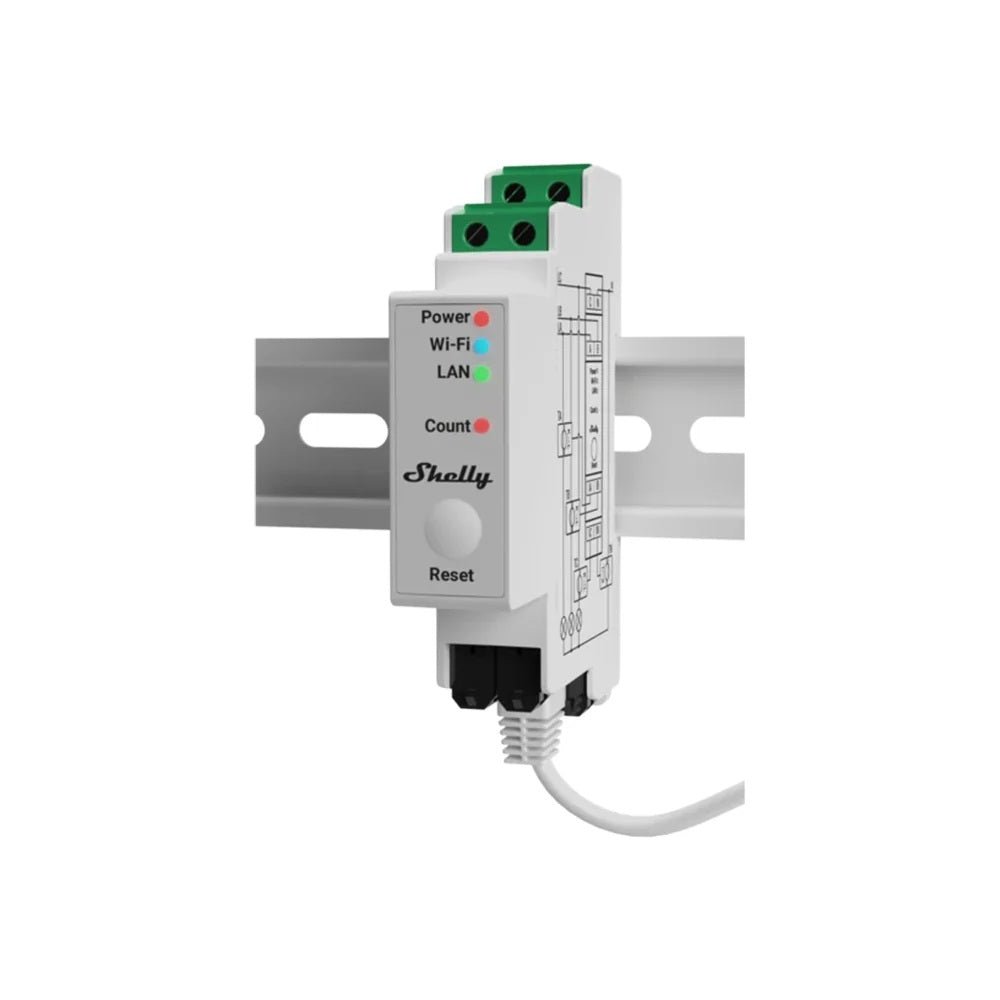

• Montage: DIN-rail
