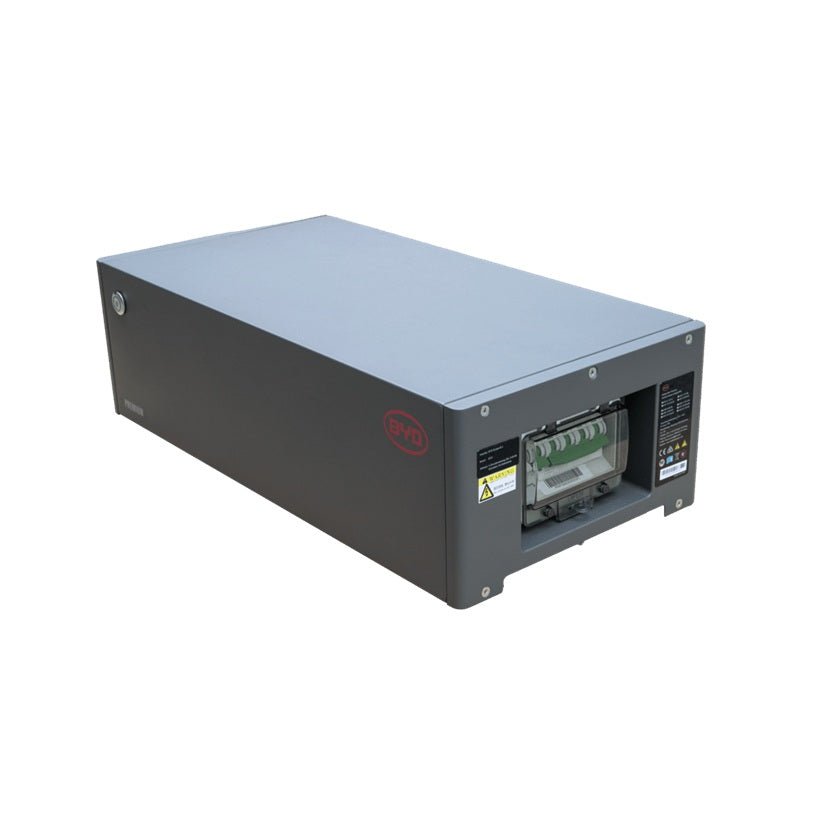

Module d'alimentation BYD B-Box HV 2.0 pour HVS ou HVM

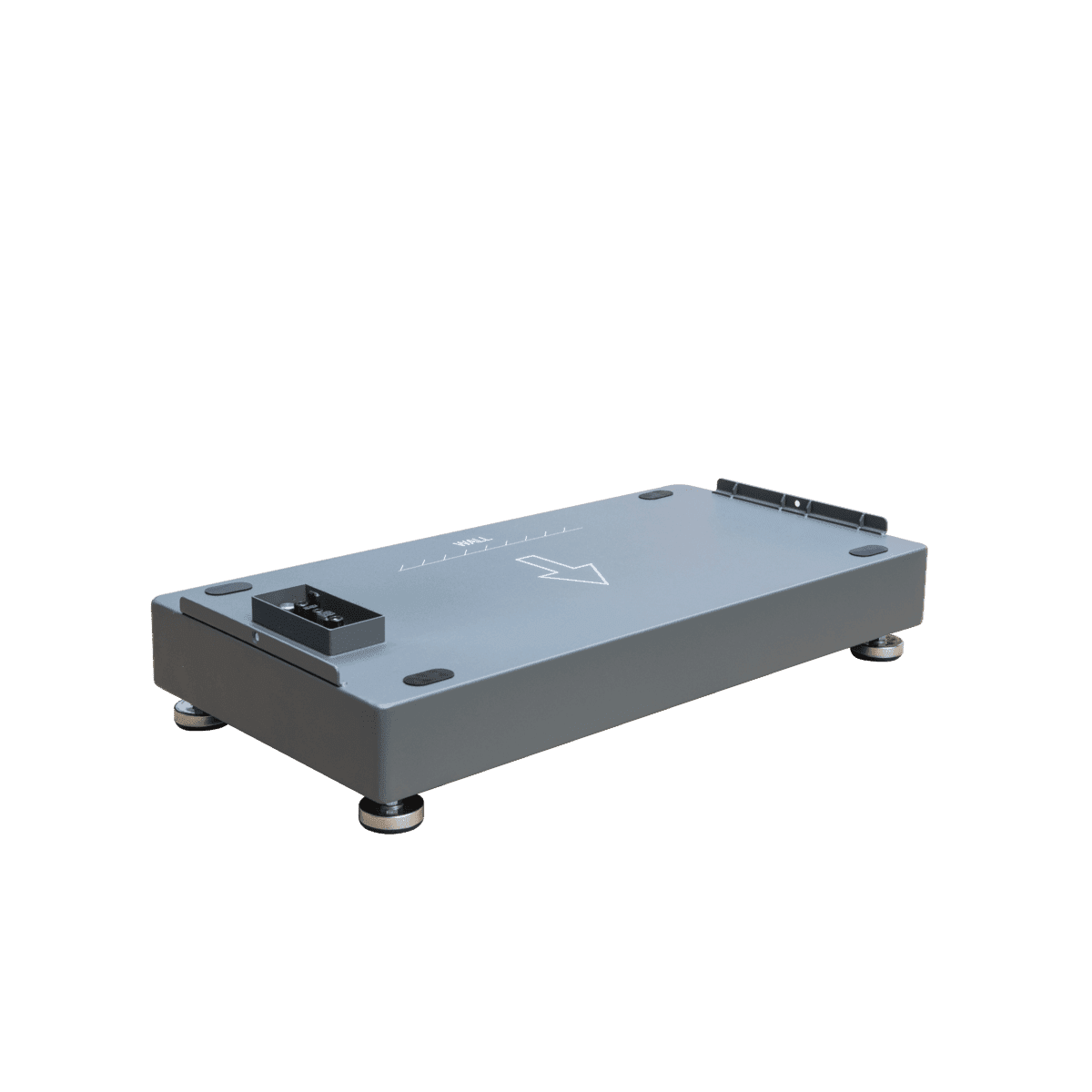

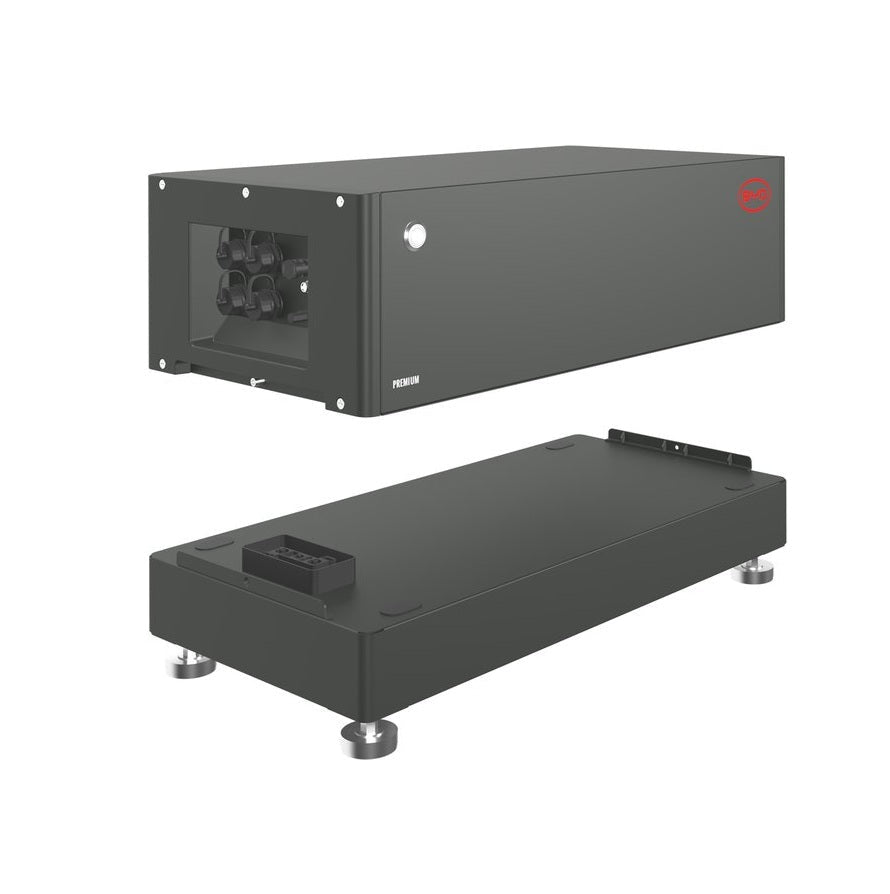

BYD B-Box Premium HV Unité de contrôle de batterie 2.0 + Base, article 16448287-00.

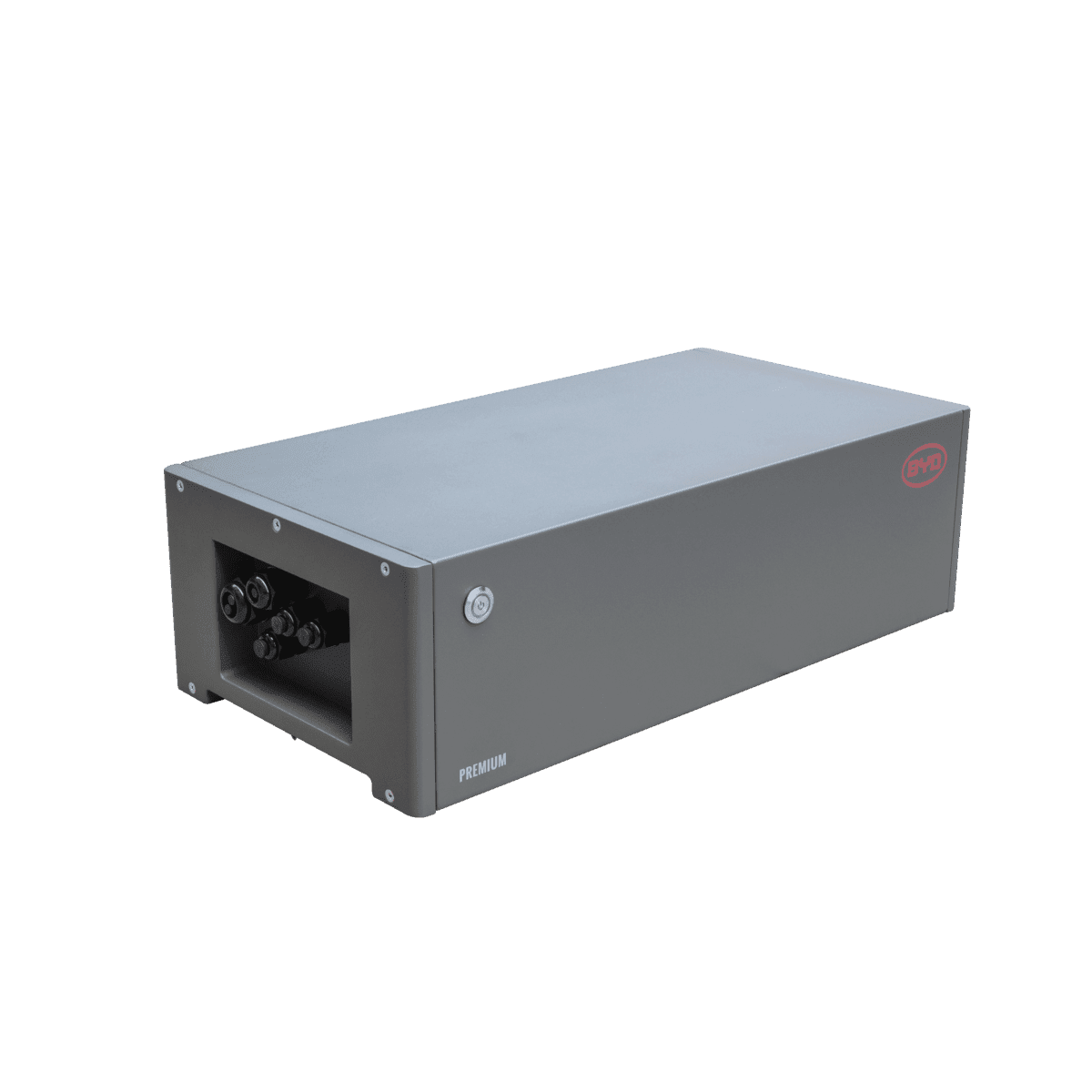

Les séries haute tension HVS et HVM éprouvées de BYD ont été mises à jour avec la nouvelle BCU 2.0. Grâce aux ports externes enfichables, le retrait de la plaque de recouvrement pour le raccordement des câbles de communication et d'alimentation est entièrement du passé. Les connecteurs RJ45 standard et les connecteurs MC4 permettent désormais une installation plus rapide et plus simple. Lors de l'utilisation des connecteurs fournis avec la BCU 2.0, utilisez une pince à sertir appropriée et suivez les instructions de BYD.

• Convient pour le secours d'urgence à haute puissance et la fonctionnalité hors réseau.
• Efficacité maximale grâce à une véritable connexion en série à haute tension.
• La conception modulaire brevetée ne nécessite aucun câblage interne et offre une flexibilité et une facilité d'utilisation maximales.
• Batterie au phosphate de fer et de lithium (LFP) sans cobalt : Sécurité, durée de vie et puissance maximales.
• Compatible avec les onduleurs de batterie haute tension monophasés et triphasés leaders du marché.
• Deux modules différents pour une gamme complète de tailles de systèmes.
• Normes de sécurité les plus élevées telles que VDE 2510-50.

Une Battery-Box Premium HVS est composée de 2 à 5 modules de batterie HVS connectés en série pour atteindre une capacité utile de 5,1 à 12,8 kWh. De plus, une connexion parallèle directe de jusqu'à 3 Battery-Box Premium HVS identiques permet une capacité maximale de 38,4 kWh. Possibilité d'augmenter la taille en ajoutant ultérieurement des modules HVS ou des piles HVS parallèles.

Une Battery-Box Premium HVM est composée de 3 à 8 modules de batterie HVM connectés en série pour atteindre une capacité utile de 8,3 à 22,1 kWh. De plus, une connexion parallèle directe de jusqu'à 3 Battery-Box Premium HVM identiques permet une capacité maximale de 66,2 kWh. Possibilité d'augmenter la taille en ajoutant ultérieurement des modules HVM ou des piles HVM parallèles.

La batterie BYD de la série HVS, qui signifie High-Voltage Small, a la plus petite puissance, comme son nom l'indique. Un ensemble standard se compose de 2 modules de batterie avec une puissance combinée de 5,1 kWh. La HVS est extensible jusqu'à un maximum de 5 modules. Cela permet d'atteindre une puissance totale de 12,8 kWh. Chaque module individuel a une puissance de 2,56 kWh avec une tension interne de 102,4V. La possibilité d'utiliser un total de 5 modules dépend de l'onduleur batterie ou hybride utilisé. Vous pouvez connecter un maximum de 3 tours de batterie en parallèle - soit 3 x 5 modules de batterie - atteignant une puissance maximale de 38,4 kWh.

La batterie BYD HVM, ou High-Voltage Medium, est plus puissante que la HVS. Un ensemble de base se compose de 3 modules de batterie avec une capacité combinée de 8,3 kWh. Ce modèle peut être étendu jusqu'à un maximum de 8 modules avec une capacité combinée de 22,1 kWh. Chaque module a une capacité de 2,76 kWh et une tension interne de 51,2V.

Pour ce modèle aussi, il y a un minimum. Vous devez utiliser au moins 3 modules pour une batterie fonctionnelle. Un maximum de 3 systèmes identiques peuvent être connectés en parallèle – soit 3 x 8 – atteignant une puissance maximale de 66,2 kWh.
